Детали продукта
Место происхождения: Changzhou, Цзянсу, Китай
Фирменное наименование: Lingman
Номер модели: G400C-170
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: USD 6600-7200 set
Упаковывая детали: Деревянная коробка
Время доставки: 10-15 дней работы
Условия оплаты: T/T, L/C
Поставка способности: 100 наборов в месяц
Название продукта: |
Цыпленок лазера |
Ход когтя: |
170mm |
Максимальная зажимая сила: |
1.36-2.5KN |
Позволяемое давление: |
0.2-0.9MPA |
Скорость предела: |
160r/min |
Зажимать ряд: |
5-170mm |
Центральная высота: |
280mm |
Вращательная инерция: |
3.95kg.㎡ |
Название продукта: |
Цыпленок лазера |
Ход когтя: |
170mm |
Максимальная зажимая сила: |
1.36-2.5KN |
Позволяемое давление: |
0.2-0.9MPA |
Скорость предела: |
160r/min |
Зажимать ряд: |
5-170mm |
Центральная высота: |
280mm |
Вращательная инерция: |
3.95kg.㎡ |
1. Описание

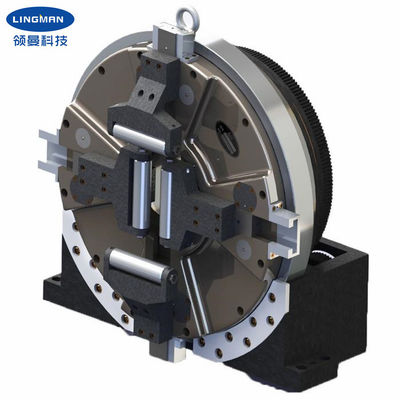

Этот цыпленок цыпленок полно-хода 4-челюсти основной специально конструированный для трубы лазера режа оборудование. Это одно имеет вращая независимый шпиндель в середине которая держит workpiece безопасно и вращает в то же время. После того как основание продукта исправлено, только необходимо добавить соответствуя мотор и соединить его с шестерней, и после этого соединить обжатый источник воздуха (0.1-0.9Mpa) для того чтобы зажать workpiece и управить workpiece для того чтобы вращать. Быстрое зажимая и выпуская действие достигано косыми вращая воздуховодами. Полный диапасон применимых штуцеров трубы можно зажать, которые могут улучшить эффективность продукции. Сравненный с подобными продуктами на рынке, цыпленок имеет более высокие вращательные точность и повторимость, так же, как более высокую зажимая силу.
Продукты можно широко использовать в особенном автомате для резки трубы лазера и других системах механического инструмента обработки трубы.
2. Рабочие параметры
|
Номер модели |
G400C-170 |
| Ход когтя | 165mm |
| Максимальная зажимая сила | 1.36-2.45KN |
| Давление Alloable | 0.1-0.9MPa |
| Скорость предела | 150r/min |
| Зажимать ряд | 0-170mm |
| Центральная высота | 280mm |
| Вращательная инерция | 3.95kg.㎡ |
| Вес вращающей части | 128.5kg |
| Весь вес блока | 210kg |
Примечание: вышеуказанные номера стандартные параметры. Мы можем также конструировать продукты согласно требованиям к клиентов особенным.
3. размеры
| Спецификации | B | B1 | C | D | E | F | G | H | Я | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Преимущества
| A. полный дизайн хода |
| B. широкий диапазон применений, диверсификация обработки профилей |
| C. высокая повторяющийся располагая точность |
| D. низкие расходы на техническое обслуживание, длинный срок службы |
|
E. множественные конфигурации доступны e.1 твердое или неубедительное e.2 типа Гребн или тип когти mortise-паза |
5. Наше обслуживание
| a. Мы сразу фабрика с хорошей ценой и быстрое время выполнения. |
| b. Профессиональная работа проектной группы с вами. |
| c. Профессиональная команда QC для того чтобы гарантировать высококачественное. |
| d. Обеспечивать обслуживание OEM & ODM. |
6. Производственная линия
