Детали продукта
Место происхождения: Changzhou, Цзянсу, Китай
Фирменное наименование: Lingman
Номер модели: 4H-06
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: USD 550-1650 set
Упаковывая детали: Деревянная коробка
Время доставки: 7-15 дней работы
Условия оплаты: T/T, L/C
Поставка способности: 200 наборов в месяц
Название продукта: |

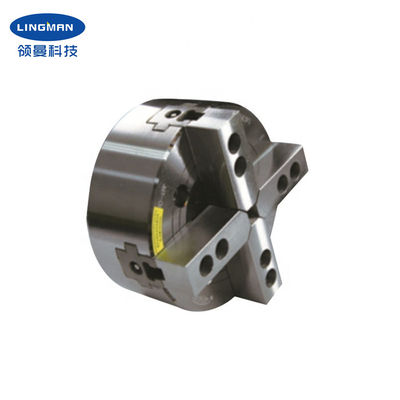

Гидравлический сквозной патрон |
Ход клина: |
12mm |
Ход/диаметр когтя: |
5.5mm |
Зажимать диаметр: |
15-168mm |
Максимальная тяга D.B: |
21.7KN |
Максимальная зажимая сила: |
56,9 кН |
Максимальные числи революций: |
5100 r.p.m |
Вес: |
14.5kg |
Давление Max.Working: |
2,81 МПа |
Применимый вращающийся цилиндр: |
TH-646 |
Название продукта: |
Гидравлический сквозной патрон |
Ход клина: |
12mm |
Ход/диаметр когтя: |
5.5mm |
Зажимать диаметр: |
15-168mm |
Максимальная тяга D.B: |
21.7KN |
Максимальная зажимая сила: |
56,9 кН |
Максимальные числи революций: |
5100 r.p.m |
Вес: |
14.5kg |
Давление Max.Working: |
2,81 МПа |
Применимый вращающийся цилиндр: |
TH-646 |
1. описание
Цыпленок имеет большую структуру через-отверстия, и 4 когтя клиновидный, которая особенно соответствующая для зажимать в форме особенн объекты. Все сползая поверхности затвердеты, земля точности и сразу смазаны. К тому же, она имеет высокую ригидность и высокую зажимая точность.
Цыпленок крепок и прочен, и бега ровно на высокой скорости. Высокая располагая повторимость и большая зажимая сила, соответствующие для автоматизированной продукции. До отверстие дизайн можно использовать для длинный подвергать механической обработке workpiece.
Collet уменьшает вес токарного станка и увеличивает срок службы. Соединение короткого цилиндра соответствует национальному стандарту, и клиенту не нужно изменить структуру токарного станка, а только нужен фланец одинакового размера как цыпленок, который можно легко установить в короткий срок.
В дополнение к 15 дюймам, различные размеры цыплят как 4 дюйма, 5 дюймов, 6 дюймов, 8 дюймов, 12 дюйма, и 18 дюймов также доступны. Изготовленные на заказ цыплята также доступны согласно вашим чертежам и требованиям.
2. рабочие параметры
|
Номер модели |
4H-06A5 |
|
Ход клина |
12mm |
|
Ход/диаметр когтя |
5.5mm |
|
Зажимать диаметр |
15-168mm |
|
Максимальная тяга D.B |
21.6KN |
|
Максимальная зажимая сила |
56.8KN |
|
Вес |
14.3KG |
|
Давление Max.working |
2.8Mpa |
|
Максимальные революции номера |
5000 r.p.m |
|
Применимый роторный цилиндр |
TH-646 |
3. размеры
| Спецификации | B | C | D | D1 | D2 | E | E1 | F | G МАКС | МИНУТА G | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. преимущества
| A. полный дизайн хода |
| B. широкий диапазон применений, диверсификация обработки профилей |
| C. высокая повторяющийся располагая точность |
| D. низкие расходы на техническое обслуживание, длинный срок службы |
|
E. множественные конфигурации доступны |
5. Наше обслуживание
| a. Мы сразу фабрика с хорошей ценой и быстрое время выполнения. |
| b. Профессиональная работа проектной группы с вами. |
| s. Профессиональная команда QC для того чтобы гарантировать высококачественное. |
| d. Обеспечивать обслуживание OEM & ODM |
