Детали продукта
Место происхождения: Changzhou, Цзянсу, Китай
Фирменное наименование: Lingman
Номер модели: Пневматический роторный цыпленок G500C-225
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: USD 6600-7200 set
Упаковывая детали: Деревянная коробка
Время доставки: 10-15 дней работы
Условия оплаты: T/T, L/C
Поставка способности: 500 наборов в месяц
название продукта: |
Пневматический роторный цыпленок |
Ход когтя: |
200mm |
Максимальная зажимая сила: |
2.77KN |
Позволяемое давление: |
0.1-0.9MPa |
Скорость предела: |
130r/min |
Зажимать ряд: |
0-225mm |
Центральная высота: |
315MM |
Вращательная инерция: |
6.1kg.㎡ |
Особенность: |
Более высокая зажимая точность |
название продукта: |
Пневматический роторный цыпленок |
Ход когтя: |
200mm |
Максимальная зажимая сила: |
2.77KN |
Позволяемое давление: |
0.1-0.9MPa |
Скорость предела: |
130r/min |
Зажимать ряд: |
0-225mm |
Центральная высота: |
315MM |
Вращательная инерция: |
6.1kg.㎡ |
Особенность: |
Более высокая зажимая точность |
1. Описание

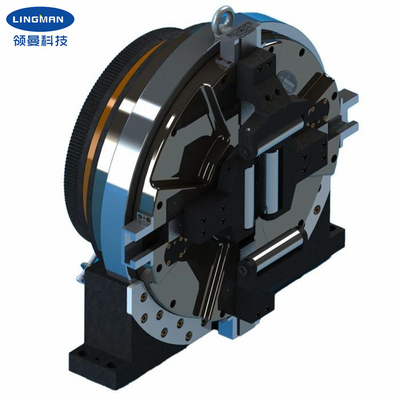

Наш цыпленок лазера главным образом конструирован для автомата для резки трубки лазера. Цыпленок лазера пневматический роторный использован для зажимать и питательных трубок режа трубку. Он может зажать не только круглые трубки, но также прямоугольную трубку, трубку L-shap, трубку H-формы и так далее. Цыпленок работает вдоль полного хода, никакая потребность отрегулировать положение 4-челюсти, поэтому эффективность продукции можно значительно улучшить. Это одно имеет цыпленка в середине которая может держать workpiece твердо и вращать в то же время. После продукта основание исправлено, только соответствуя мотор добавлен и соединен с шестерней, и после этого обжатый источник воздуха (0.1-0.9Mpa) соединен для того чтобы достигнуть зажимать работ-часть и управлять работ-частью для того чтобы вращать.
Этот пневматический роторный цыпленка можно широко использовать в одноцелевом автомате для резки трубы лазера и других системах механического инструмента обработки трубы.
2. Рабочие параметры
Название продукта | Пневматический роторный цыпленок |
Номер модели |
G450C-225 |
Ход когтя | 200mm |
Максимальная зажимая сила | 2.77KN |
Давление Alloable | 0.1-0.9MPa |
Скорость предела | 130r/min |
Зажимать ряд | 0-225mm |
Центральная высота | 315mm |
Вращательная инерция | 6.1kg.㎡ |
Вес вращающей части | 140kg |
Весь вес блока | 240kg |
Примечание: вышеуказанные номера стандартные параметры. Мы можем также конструировать продукты согласно требованиям к клиентов особенным.
3. размеры
Спецификации | B | B1 | C | D | E | F | G | H | Я | J | K | O | R | S | |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Преимущества
A. полный дизайн хода |
B. широкий диапазон применений, диверсификация обработки профилей |
C. высокая повторяющийся располагая точность |
D. низкие расходы на техническое обслуживание, длинный срок службы |
E. множественные конфигурации доступны e.1 твердое или неубедительное e.2 типа Гребн или тип когти mortise-паза |
5. Наше обслуживание
a.We сразу фабрика с хорошей ценой и быстрое время выполнения. |
работа проектной группы b.Professional с вами. |
команда QC c.Professional для того чтобы гарантировать высококачественное. |
обслуживание OEM & ODM d.Providing. |
