Детали продукта
Место происхождения: Китай
Фирменное наименование: LINGMAN
Номер модели: G400C-170/G500C-225/G500DC-230
Условия оплаты & доставки
Количество мин заказа: 10
Цена: USD3000-6000/SETS
Упаковывая детали: Деревянная коробка
Время доставки: 30days
Условия оплаты: T/T
Поставка способности: 1000sets/month
Ход/диаметр когтя: |
165/200/220mm |
Максимальная сила струбцины: |
1.36-4.86kN |
Позвольте давлению: |
0.1-0.9MPa |
ограничение в скорости вращения: |
150/130150r/min |
Зажимать ряд: |
diameter0-170/0-225/25-225mm |
Центральная высота: |
280/315/315mm |
Вращательная инерция: |
3.95/6.1/6.1kg.m2 |
Вес вращающей части: |
128.5/140/140 kg |
Весь вес блока: |
210/240/240kg |
Ход/диаметр когтя: |
165/200/220mm |
Максимальная сила струбцины: |
1.36-4.86kN |
Позвольте давлению: |
0.1-0.9MPa |
ограничение в скорости вращения: |
150/130150r/min |
Зажимать ряд: |
diameter0-170/0-225/25-225mm |
Центральная высота: |
280/315/315mm |
Вращательная инерция: |
3.95/6.1/6.1kg.m2 |
Вес вращающей части: |
128.5/140/140 kg |
Весь вес блока: |
210/240/240kg |

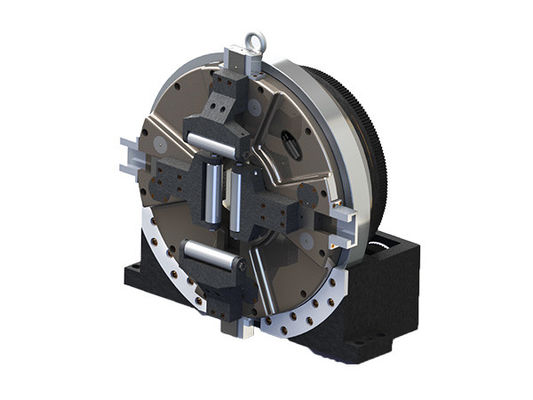

цыпленок лазера полного хода основной для лазера трубки режа лазер machine-HSG/XT/лазер Jiatai /PENTA CHUTIAN/LONGXIN/han
Этот продукт специально конструирован для трубы лазера режа оборудование. Продукт самого можно использовать как независимый вращая шпиндель, с цыпленком в середине которая может твердо зажать workpiece и вращать в то же время. Он может осуществить быстро зажимать и unclamping путем поворачивать забор воздуха от стороны. , Отключите источник воздуха перед работой. После продукта основание исправлено, только соответствуя соединение мотора и шестерни необходимо, и обжатый источник воздуха (0.1-0.9MPA) можно соединиться для того чтобы зажать workpiece и управить workpiece для того чтобы вращать.
Цыпленок работает полностью ход, без дополнительной регулировки положения 4-челюсти, и может зажать полный диапасон применимых штуцеров трубы, улучшая эффективность продукции. Цыпленок принимает полностью закрытую структуру, которая имеет лучшую стабильность и носит сопротивление. Он оборудован с перекрестными подшипниками ролика и имеет длинный срок службы. Точность вращения и повторить располагать точность выше чем это из традиционных цыплят лазера, и зажимая сила больше чем это из подобных продуктов в рынке. В случае низкого воздушного давления, более небольшую зажимая силу можно получить для того чтобы соотвествовать тонкостенных штуцеров трубы. Обработка.
Этот продукт широко использован в трубе обрабатывая механические инструменты как преданные автоматы для резки трубы лазера.
| 型号 Модель |
爪行程/直径 mm Диаметр хода когтя |
最大夹紧力 KN Максимальная зажимая сила |
MPa 许用压力 Позволяемое давление |
极限转速 r/min Скорость предела |
夹紧范围 mm Зажимать ряд |
中心高 mm Центральная высота |
转动惯量 Kg.m2Вращательная инерция | 转动部分重量 Kg Вес вращающей части |
整机重量 Kg Весь вес блока |
| G400C-170 | 165 | 1,36 (0.5MPA) 2,45 (0.9MPA) |
0.1-0.9 | 150 | φ0-170 | 280 | 3,95 | 128,5 | 210 |
| G500C-225 | 200 | 1,6 (0.5MPA) 2,77 (0.9MPA) |
0.1-0.9 | 130 | φ0-225 | 315 | 6,1 | 140 | 240 |
| G500DC-230 | 220 |
2,7 (0.5MPA) 4,86 (0.9MPA) |
0.1-0.9 | 15 | φ25-225 | 315 | 6,1 | 140 | 240 |
| 规格 Спецификации |
B | B1 | C | D | E | F | G | H | Я | J | K | L | M | N | O | P | Q | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
